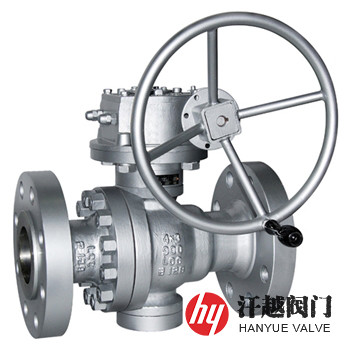

低溫球閥宜安裝在介質溫度-196℃~-29℃的管道上，作啟閉裝置用，當使用溫度低于-101℃時，其閥體、閥蓋、球體、閥桿及金屬閥座等零件在精加工前都要進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當部件溫度達到-196℃時，開始保溫(2~4)h，然后取出箱外自然恢復到常溫。該閥閥桿可根據不同的使用溫度要求設計成便于保冷的加長桿結構，以保證填料函底部的溫度保持在0℃以上，避免操作人員因溫度過低而引起損傷，同時也防止填料的密封性能下降，延長它的使用時間，而長頸部分與閥蓋可澆鑄或鍛造成一體，也可采用與本體材質相同的無縫鋼管對焊到閥蓋和填料箱上。本產品密封副可設計成金屬對金屬或金屬對軟密封面結構，如采用軟密封面則由金屬閥座支撐，避免軟密封閥座產生冷流變形。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A352 LCB | A352 LCC | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 蓋 | A352 LCB | A352 LCC | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF | |||||
| 4 | 球 體 | A350 LF2 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 上下閥桿 | A350 LF2 | A350 LF2 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 7 | 填料壓蓋 | A352 LCB | A352 LCC | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 8 | 隔離滴盤 | A350 LF2 | A350 LF2 | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠法蘭球閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體材料、內件材質、使用介質、工作溫度、法蘭標準及密封面形式等，本產品按結構型式分為固定球閥和浮動球閥兩種。
